Труба в утеплителе PE-Xa 2-25x2,3 PN6 оболочка ПЭ 140 мм гофрированная Varia Twin

Труба в утеплителе PE-Xa 2-25x2,3 PN6 оболочка ПЭ гофрированная Varia Twin

Теплоизолированные трубы для наружных инженерных сетей

Теплоизолированные трубы - это готовое заводское решение для монтажа наружных сетей отопления, горячего и холодного водоснабжения, а также напорной канализации. Предизолированные трубы позволяют минимизировать теплопотери при транспортировке жидкости и защищают систему от промерзания в холодное время года.

Конструкция теплоизолированной трубы включает несущую трубу из сшитого полиэтилена PE-Xa или полиэтилена высокой плотности PE100, слой теплоизоляции из вспененного сшитого полиэтилена PE-X с закрытыми порами и защитный гофрированный кожух из полиэтилена высокой плотности HDPE. Такая многослойная конструкция обеспечивает долговечность, гибкость и устойчивость к внешним нагрузкам.

Труба в утеплителе PE-Xa PN6 оболочка ПЭ 140-175 гофрированная Varia Twin

Трубы для отопления и ГВС Varia Twin Подающая и обратная линии размещены в одном кожухе с уменьшенной толщиной изоляции. Varia Twin более гибкие, чем Thermo Twin - это упрощает обход фундаментов, деревьев и других препятствий на участке. Рабочая температура - до +95°С, давление - PN6 (6 бар).

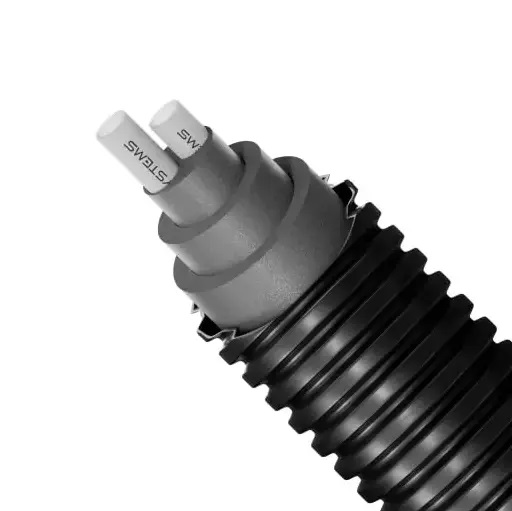

Конструкция трубы в утеплителе

Внутри кожуха находятся две трубы из сшитого полиэтилена PE-Xa с кислородным барьером EVOH. Между ними специальная сердцевина, которая предотвращает теплообмен между трубами. Сверху — изоляция из вспененного полиэтилена с закрытыми порами. Она не набирает влагу (менее 1%) и не теряет упругость со временем. Всё это закрыто гофрированным кожухом HDPE, который защищает конструкцию при засыпке грунтом.

Характеристики труба в утеплителе PE-Xa

Области применения трубы в утеплителе

• Трубы для отопления в частном доме или коттедже
• Горячее водоснабжение (ГВС)
• Теплотрасса

Данное решение может быть использовано при реконструкции существующих инженерных сетей в стесненных условиях.

Почему трубы в утеплителе это удобно

Одна траншея вместо двух - меньше земляных работ. Заводская изоляция — не нужно ничего докупать и монтировать на месте. Трубы для системы отопления Varia Twin поставляются в бухтах, что позволяет укладывать трассы с минимальным количеством стыков. Соединения - обжимными фитингами, без сварки.

Срок службы -  более 50 лет.

Форматы поставки трубы в утеплителе

Бухты до 200 метров. Диаметр каждой трубы - от 25 до 63 мм.

Varia Twin - двухтрубное решение для отопления и ГВС, заметно гибче Thermo Twin. Две линии в одном кожухе, уменьшенная изоляция, 95°С, 6 бар, 50 лет. Подходит для теплотрасс в сложных условиях.

Монтаж теплоизолированных труб

Монтаж теплоизолированных труб Thermo Single должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом. Срок эксплуатации системы - не менее 50 лет при соблюдении температурных режимов и положений руководства по монтажу.

Погрузка, транспортировка и разгрузка трубы в утеплителе

Бухты теплоизолированных труб следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.

Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.

Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.

Разматывание бухт трубы в утеплителе

При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.

• Разматывание изнутри - рекомендуется для диаметров кожуха 140 и 175 мм при длине бухт до 50 м
• Разматывание снаружи - рекомендуется для диаметров кожуха 200 мм или при длине бухты свыше 50 м

Устройство траншеи и прокладка трубы в утеплителе

На дне траншеи насыпается песчаная подушка. Труба теплоизолированная укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.

Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.

Для частных домовладений рекомендуемая глубина прокладки теплосети Thermo - от 0,8 м.

Анкеровка трубы в утеплителе

Трубы требуют обязательной анкеровки на вводе в здание. Анкеровка должна производиться с использованием фитингов - не допускается анкеровка за саму трубу. Выполнять анкеровку необходимо до гидравлических испытаний.

Условия хранения и транспортировки трубы в утеплителе

Теплоизолированные трубы должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.

Монтаж в холодное время года трубы в утеплителе

Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.

Труба в утеплителе PE-Xa PN6 оболочка ПЭ гофрированная Varia Twin  бывает следующих диаметров.

Труба в утеплителе PE-Xa 2-25x2,3 PN6 оболочка ПЭ 140 мм гофрированная Varia Twin бухта 200 м

Труба в утеплителе PE-Xa 2-25x3,5 PN10 оболочка ПЭ 140 мм гофрированная Varia Twin бухта 200 м

Труба в утеплителе PE-Xa 2-32x2,9 PN6 оболочка ПЭ 140 мм гофрированная Varia Twin бухта 200 м

Труба в утеплителе PE-Xa 2-32x4,4 PN10 оболочка ПЭ 140 мм гофрированная Varia Twin бухта 200 м

Труба в утеплителе PE-Xa 2-40x3,7 PN6 оболочка ПЭ 140 мм гофрированная Varia Twin бухта 200 м

Труба в утеплителе PE-Xa 2-50x4,6 PN6 оболочка ПЭ 175 мм гофрированная Varia Twin бухта 200 м

Комплектующие для теплоизолированных труб

Для монтажа теплотрасс и систем водоснабжения мы предлагаем полный спектр комплектующих: зажимные наконечники, соединители, тройники, угольники, муфты, фланцы, а также термоусаживаемые и резиновые концевые уплотнители, комплекты изоляции соединений, тройников и угольников, узлы прохода через фундамент и центраторы. Всё необходимое для герметичного и долговечного монтажа теплотрассы - в одном месте.
